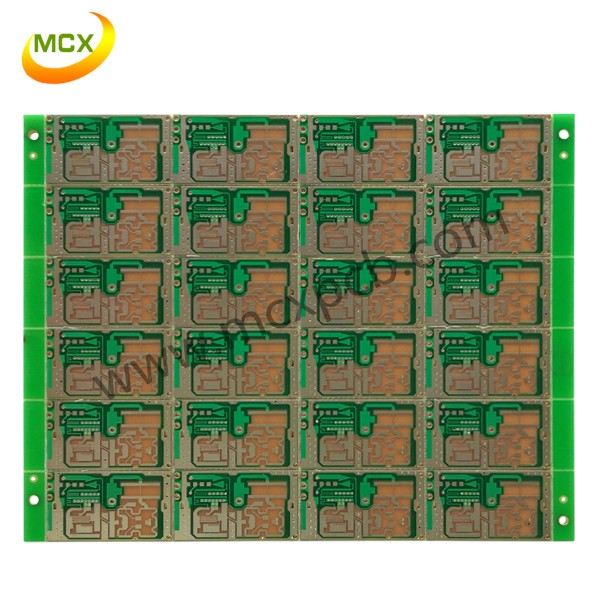

深圳市明誠鑫電路科技有限公司主要生產加工PCB高頻微波射頻板,各種高頻板,高頻線路板,高頻純壓板,高頻純壓板,多層混壓板,主要合作板材廠家有:Rogers(羅杰斯板材系列/RO4350B/RO4003C/RO3003/RO3006/RO3010/RO5880/RO4730等)、TACONIC(泰康尼板材系列/TLX-8/TLX-9/TLA-6/RF-35/TLY-5等)、F4BME(旺靈板材/F4BME255/265/300/320/350/400/430/440/CT350/CT440)TP-2/TF-2等,生益S7136、Arlon、Isola中英板材、富仕德板材。產品主要有:縫隙天線、射頻天線、寬帶天線、頻掃天線、微帶天線、陶瓷天線、功分器、耦和器、合路器、功放、干放、基站等。

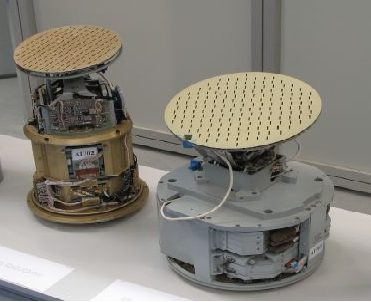

縫隙天線是在導體表面開縫形成的天線,電磁波通過縫隙時,形成諧振而向空間輻射電磁波。廣泛用于微波波段的雷達、導航、電子對抗和通信設備中,突出特點為:
①低副瓣;
②高功率容量;
③低剖面、窄波束、性能穩定結構簡單緊湊;
④口徑效率高。
通用技術指標:
指標 | 指標典型值 | 備注 |
應用頻段 | 4GHz~40GHz | 考慮加工精度以及波導尺寸限制 |
駐波 | ≤2 | 窄帶需求下可以實現1.3以下 |
副瓣 | ≤-20dB | 窄邊縫隙陣副瓣可實現優于-40dB |
功率容量 | ≥5000W | 可以實現氣密,保證高空低氣壓環境使用 |
